Endmontage und Abnahme Zaun - Tag 2

Der nächste und letzter Tag der Montage begann um ca. 9.00 Uhr. Viele Arbeiten standen nicht mehr an. Es ging nun darum die Elektrik anzuklemmen und zu testen sowie die Programmierung des Antriebs nach Kundenwunsch durchzuführen und eine eventuelle Feinjustierung der Pforte und des Tores vorzunehmen.

Nach Rücksprache mit den Monteuren konnte ich die Spannung für die Klingel und den Türsummer aufschalten und testen. Die Klingel und den Türsummer habe ich in die Loxone Steuerung eingebunden, zum einen um den beleuchteten Klingelknopf nur dann leuchten zu lassen, wenn es nötig ist, sprich wenn es dunkel ist und zum anderen damit beim Klingeln nach wie vor die Kamera der Mobotix Türstation anspringt und mir zeigt wer da wohl klingelt. Der Türsummer kann ebenso über die Visu von Loxone bedient werden.

Nachdem ich die Spannung aufgeschalten habe und in der Programmierung von Loxone die nötigen Freigaben getätigt habe, ging es ans Testen. Auf Anhieb funtionierte die Klingel inklusive der grünen Beleuchtung aller Loxone, sowie die Mobotix Kamera. Auch der Türsummer funktionierte, allerdings da ich ihn mit Gleichspannung versorgt habe macht er nur ein kurzen Klick, was für unerfahrene Besucher nicht den Anschein erwecken könnte, dass nun die Pforte geöffnet werden kann. Also schnell den Summer umgeklemmt auf den Klingeltrafo welcher 12V Wechselspannung bereitstellt und siehe da der Türsummer summt auch prächtig. Die Monteure waren auch sichtlich angetan von meiner Steuerung über Loxone auf dem Smartphone inklusive Kamerabild.

Zwischenzeitlich wurde der Zaun von seiner Folie befreit und der Schiebetorantrieb nach meiner Vorgabe angeklemmt, da ich ein 5-adriges anstatt ein 3-adriges Kabel dort hingelegt habe. Auch für die Klingel und den Summer hatte ich eine Liste für die Aderbelegung der Telefonleitung angefertigt und bereitgestellt, somit konnte der Monteur es nach meiner Vorgabe anklemmen.

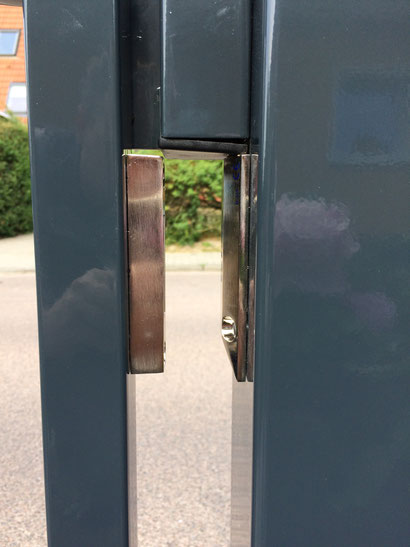

Nach dem der Antrieb angeklemmt war konnte ich die Spannung zuschalten und der Antrieb programmiert werden. Der Monteur erklärte mir die möglichen Funktionen des Antriebs, welche er dann nach meinem Wunsch anpasste. Dann hieß es Lernfahrt durchführen, Endlagen justieren, Zahnstange nachstellen und Sicherheiten testen. Alles funktionierte auf Anhieb, die Sicherheitslichtschranke vom Tor verhindert das Schließen des Tores, wenn ein Fahrzeug oder andere Körper die Lichtschranke unterbricht. Der Sicherheitsreedkontakt an der Pforte verhindert ein Auffahren das Tores solange die Pforte geöffnet ist, um die Pforte und das Tor selbst nicht zu beschädigen, da das Tor aufgrund der Länge an der Pforte vorbeifährt.

Restliche Kunststoffkappen wurden noch auf die Schraubenköpfe gesteckt und nach eventuellen Beschädigungen am Zaun gesucht. Für Nachbesserungen wurde mir auch eine Farbdose mit dem passenden Lack übergeben. Die Schlüssel für den Briefkasten, der Pforte und dem Torantrieb wurden übergeben sowie die beiden Funkfernbedienungen. Nach Abnahme meinerseits verabschiedeten sich die Monteure ca. um die Mittagszeit und wir hatten nun einen schönen Zaun nach unseren Wünschen.

Nächstes Projekt meinerseits ist die Einbindung des Torantriebes in die Loxone Steuerung mittels Loxone

Nano IO Air und drei Koppelrelais, zwei für Öffnen/Schließen und eines für die Rückmeldung Tor geschlossen.

Abschließend können wir sagen, dass wir sehr zufrieden sind mit dem ganzen Ablauf. Von der Kommunikation über die Planung bis zur Montage und Abnahme gab es nichts was unsere Erwartungen widersprochen hat.

Für eventuell zukünftige Kunden bleibt zu sagen, es geht nichts über eine zielgerichtete Planung, man sollte genau angeben was gewünscht ist und wie es ausgeführt werden soll, damit es keine späteren Enttäuschungen gibt.

Wir bedanken uns bei dem gesamten Team vom Metal-Art für die schöne Zaunanlage und reibungslose Zusammenarbeit.
